В условиях масштабного технологического перевооружения, модернизации производственных мощностей и необходимости импортозамещения промышленная автоматизация стала ключевым фактором выживания и развития российских предприятий. Современные промышленные асу тп (автоматизированные системы управления технологическими процессами) позволяют минимизировать влияние человеческого фактора, исключить брак продукции, повысить производительность оборудования и существенно снизить энергоемкость производств. Создание надежной системы автоматизации — это комплексный многостадийный инженерный процесс, ядром которого является разработка специализированного программного обеспечения и проектирование силового коммутационного оборудования. В данной статье мы подробно разберем, как выполняется профессиональная разработка асу тп, из каких этапов состоит программирование контроллеров и SCADA-систем, какие требования предъявляются к сборке силовых шкафов и как грамотно организовать переход на отечественную компонентную базу.
Роль АСУ ТП на современном промышленном предприятии
Любая современная система управления технологическими процессами асу тп имеет четкую трехуровневую иерархическую структуру, обеспечивающую сбор, обработку данных и управление исполнительными механизмами:
- Нижний (полевой) уровень: Включает в себя датчики температуры, давления, расхода, датчики положения, концевые выключатели, а также исполнительные механизмы — клапаны, электроприводы, насосы и частотные преобразователи. Они физически взаимодействуют с технологическим процессом.
- Средний (контроллерный) уровень: Состоит из программируемых логических контроллеров (ПЛК), модулей ввода-вывода и коммуникационных шлюзов. ПЛК циклически опрашивают датчики полевого уровня, обрабатывают информацию по заложенному алгоритму и выдают управляющие сигналы на исполнительные устройства.
- Верхний (диспетчерский) уровень: Представлен SCADA-системами (Supervisory Control and Data Acquisition), базами данных и операторскими станциями (HMI). Этот уровень предназначен для визуализации технологического процесса, ведения архивов аварийных событий, диспетчерского управления и интеграции с системами класса MES и ERP предприятия.
Надежность всей системы напрямую зависит от качества интеграции среднего и верхнего уровней, что требует написания специализированного ПО под конкретную конфигурацию оборудования.
Разработка программного обеспечения для ПЛК и SCADA-систем
Написание прикладного софта для промышленных контроллеров кардинально отличается от классического IT-программирования. Контроллер работает в жестком реальном времени, выполняя бесконечный цикл: опрос входов — выполнение программы — запись выходов. Сбой или зависание кода здесь недопустимы, так как это может привести к аварии на опасном производственном объекте.
Инженеры-программисты используют стандартизированные языки программирования МЭК 61131-3:
- FBD (Function Block Diagram): Графический язык функциональных блоков, напоминающий электронные схемы. Идеален для реализации логических зависимостей, блокировок и простых алгоритмов регулирования.
- ST (Structured Text): Текстовый язык высокого уровня, схожий с Паскалем. Оптимален для выполнения сложных математических расчетов, циклов обработки массивов данных и работы со строковыми переменными.
- LD (Ladder Diagram): Графический язык релейно-контактной логики, привычный для электриков.
- SFC (Sequential Function Chart): Язык шагов и переходов, используемый для описания последовательных циклических процессов.

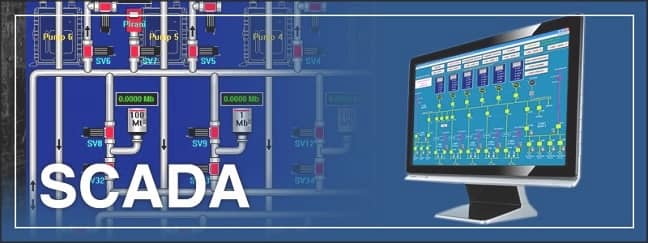

Помимо программирования ПЛК, выполняется разработка программного обеспечения для АСУ ТП на уровне SCADA-систем. В задачи разработчика входит отрисовка интуитивно понятных мнемосхем для операторов, настройка системы аварийной сигнализации (алармов), конфигурирование исторических трендов и программирование отчетов. Профессиональный софт должен предотвращать ошибочные действия персонала (защита от «дурака») и мгновенно оповещать диспетчера об отклонениях технологических параметров.

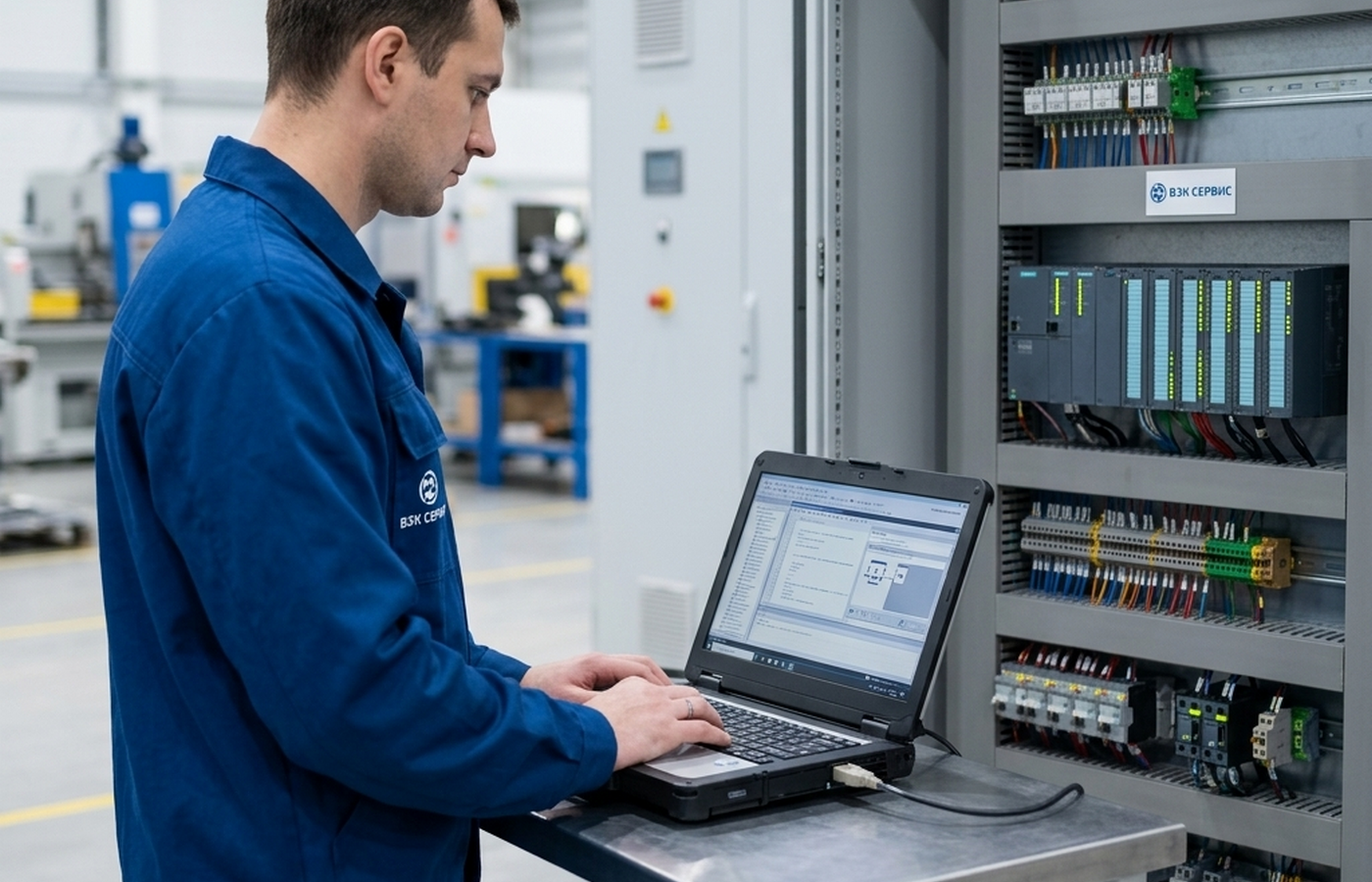

Проектирование и сборка шкафов управления и автоматики
Шкаф управления — это физическое «тело» системы автоматизации, в котором размещаются контроллеры, блоки питания, защитная аппаратура и клеммные колодки. Профессиональная сборка шкафов управления выполняется в строгом соответствии с ГОСТ Р 51321.1-2007 (Устройства комплектные низковольтные распределения и управления).
Основные элементы, входящие в состав шкафа автоматики:
- Корпус (оболочка): Металлический или пластиковый шкаф с классом защиты (IP54/IP65/IP66 в зависимости от условий окружающей среды в цеху).
- Программируемый контроллер (ПЛК) с модулями расширения сигналов.
- Устройства защиты: Автоматические выключатели, предохранители, реле контроля фаз и устройства защиты от импульсных перенапряжений (УЗИП).
- Пускорегулирующая аппаратура: Электромагнитные контакторы, твердотельные реле, устройства плавного пуска (УПП) и преобразователи частоты (ПЧ) для управления электродвигателями.
- Климатическое оборудование: Вентиляторы с фильтрами, обогреватели с термостатами для поддержания стабильной температуры внутри шкафа.
Качественные шкафы управления и автоматики должны иметь четкую маркировку всех проводов и клеммных соединений в соответствии со схемой электрической принципиальной. Это существенно облегчает диагностику системы в процессе эксплуатации и ускоряет монтажные работы.
Этапы разработки и внедрения систем АСУ ТП
Создание промышленной автоматики требует четкого соблюдения последовательности стадий проектирования и пусконаладки. Пропуск любого этапа ведет к срыву сроков и увеличению сметы.
Ниже приведена таблица, описывающая ключевые этапы создания асу тп:
| Этап разработки | Описание выполняемых работ | Результат этапа |
|---|---|---|
| 1. Предпроектное обследование | Выезд инженеров на объект, изучение существующей технологии, определение точек измерения и управления. | Технические требования, концептуальное решение. |
| 2. Разработка Технического задания (ТЗ) | Совместное с заказчиком описание всех алгоритмов работы оборудования, защит, блокировок и требований к интерфейсу. | Согласованное и подписанное ТЗ на систему. |
| 3. Проектирование системы | Разработка схем электрических принципиальных, планов расположения оборудования, чертежей компоновки шкафов. | Готовый рабочий проект асу тп (разделы ЭМ, АТХ). |
| 4. Сборка шкафов и написание ПО | Монтаж комплектующих в шкафы на сборочном участке, параллельное написание программного кода для ПЛК и SCADA. | Собранные шкафы управления, готовый программный код. |
| 5. Заводские испытания (FAT) | Тестирование шкафов на сборочном стенде с имитацией сигналов датчиков, проверка логики работы программы. | Акт прохождения заводских испытаний. |
| 6. Монтаж и пусконаладочные работы | Монтаж шкафов на объекте, прокладка кабельных трасс, подключение датчиков, покомпонентная проверка сигналов, комплексное опробование. | Выполненные пусконаладочные работы, запуск объекта в работу. |
Особое значение имеют заводские стендовые испытания (FAT — Factory Acceptance Test). Они позволяют выявить до 98% ошибок в программном коде и монтаже еще до отправки оборудования на завод заказчика, что минимизирует время простоя реального производства при пусконаладке.
Импортозамещение и подбор аппаратной базы
В последние годы российский рынок АСУ ТП претерпел коренные изменения. Уход ведущих европейских брендов (Siemens, Schneider Electric, ABB, Phoenix Contact) заставил системных интеграторов искать альтернативные решения. Сегодня успешно реализуются проекты автоматизации на базе оборудования дружественных стран и отечественных производителей:
- Контроллерное оборудование: Широко применяются ПЛК компании «Овен» (серии ПЛК210/ПЛК200), продукция Delta Electronics (Тайвань), Segnetics (Россия, специализируются на системах BMS) и программно-технические комплексы «Регикон».
- Низковольтная коммутационная аппаратура: Европейские контакторы и автоматы успешно заменяются компонентами CHINT, EKF, КЭАЗ и IEK.
- Программное обеспечение (SCADA): Вместо WinCC и InTouch активно внедряются отечественные SCADA-системы, такие как MasterSCADA, SimpleLight, а также кроссплатформенная платформа TRACE MODE, работающие под управлением российских операционных систем семейства Linux (Astra Linux, РЕД ОС).
Опыт внедрения показывает, что современная отечественная аппаратная база по надежности и функционалу не уступает западным аналогам, а стоимость спецификации оборудования часто оказывается на 20-40% ниже.
Требования к электромагнитной совместимости (ЭМС) и безопасности
На промышленных объектах силовые кабели электродвигателей и частотных преобразователей генерируют мощные электромагнитные помехи. Если при проектировании шкафа автоматики не учтены требования электромагнитной совместимости, это приведет к ложным срабатываниям датчиков, искажению аналоговых сигналов (4-20 мА) и зависанию контроллера.
Для обеспечения стабильной работы применяются следующие правила:
- Физическое разделение силовых и сигнальных цепей внутри шкафа и в кабельных лотках (минимальное расстояние — 100 мм).
- Использование экранированных кабелей для подключения аналоговых датчиков и интерфейсов передачи данных (RS-485, Ethernet).
- Заземление экранов кабелей на специальную шину заземления в шкафу с обеих сторон.
- Установка сетевых дросселей и ЭМС-фильтров на входе и выходе частотных преобразователей.
